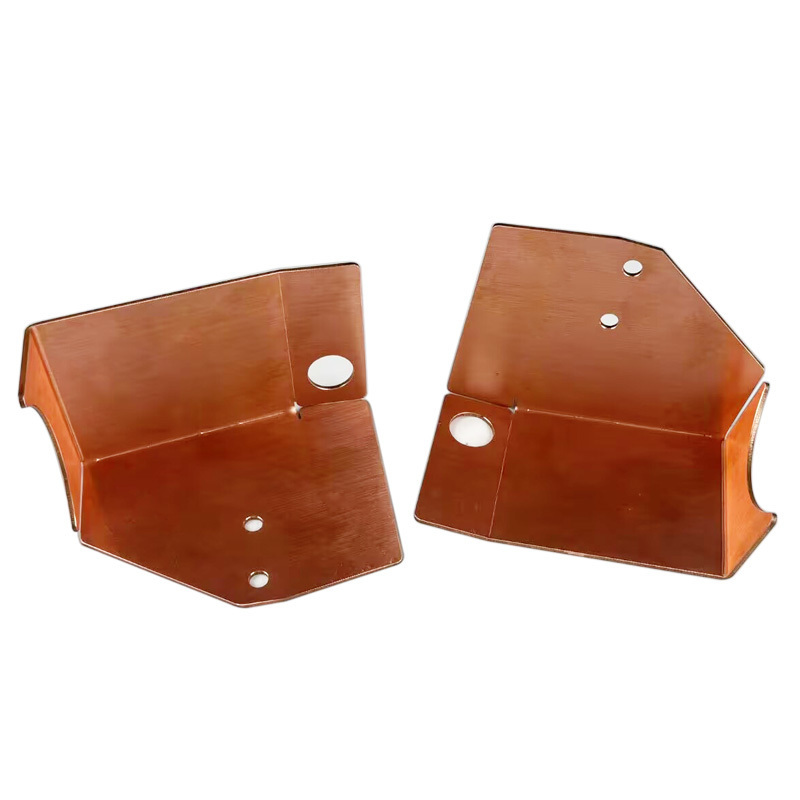

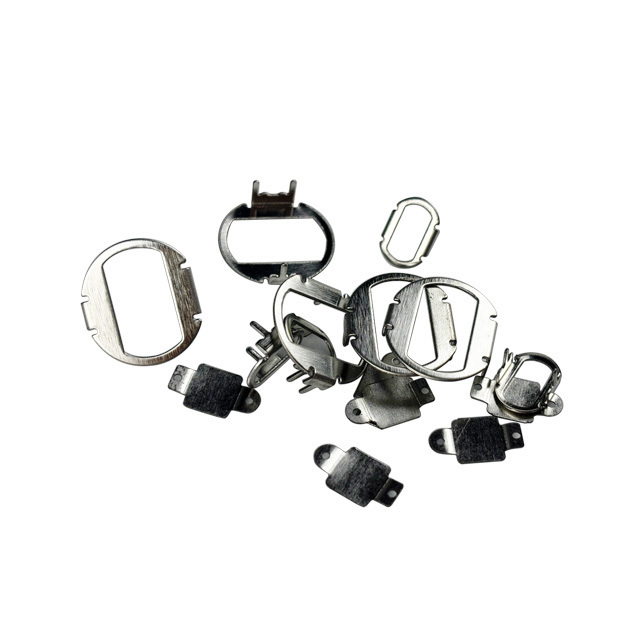

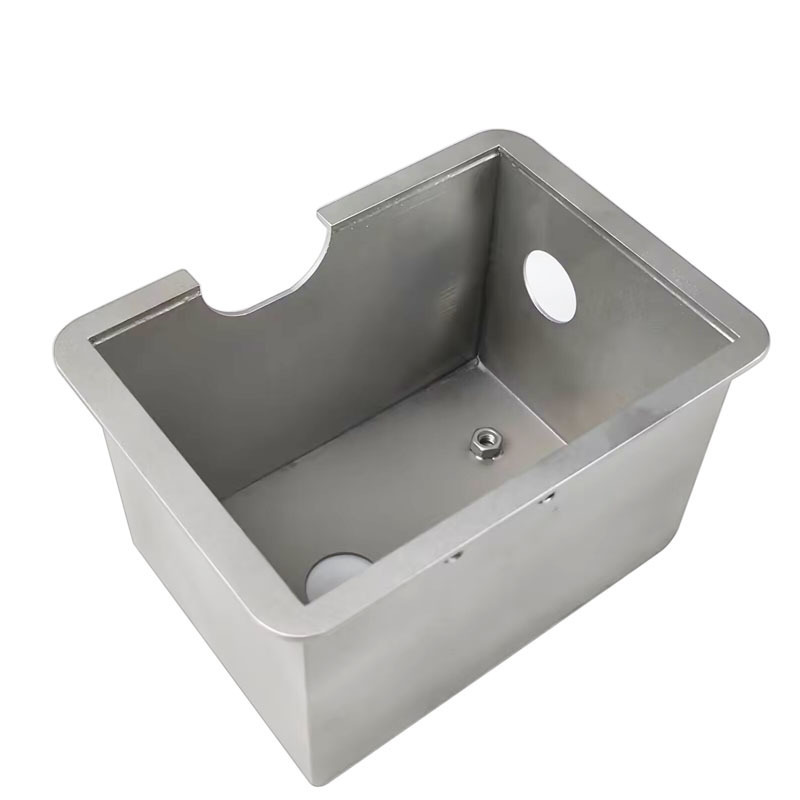

การผลิตโลหะแผ่นโค้งและส่วนบิด CNC

การพัฒนาการแปรรูปโลหะแผ่นดัดงอได้ก้าวไปสู่ระดับใหม่ของความซับซ้อนด้วยเทคนิคการดัดงอโลหะแผ่นขั้นสูงและการผลิตชิ้นส่วน CNC ดัดงอที่มีความแม่นยำ กระบวนการที่เกี่ยวข้องกันเหล่านี้แสดงถึงแนวหน้าของเทคโนโลยีการขึ้นรูปโลหะ ทำให้ผู้ผลิตสามารถสร้างรูปทรงเรขาคณิตที่ซับซ้อนได้อย่างแม่นยำอย่างที่ไม่เคยมีมาก่อน

การดัดงอโลหะแผ่นเป็นกระบวนการเสียรูปที่ใช้เครื่องจักรที่เรียกว่าเครื่องกดเพื่อดัดโลหะ โลหะสามารถงอเป็นรูปตัว U, V หรือช่องที่มุมสูงสุด 120 องศา วิธีการเสียรูปนี้มีประสิทธิภาพมากและสามารถใช้เพื่อสร้างชิ้นส่วนใหม่ได้

เมื่อเทียบกับการตัดด้วยเลเซอร์ การดัดงอโลหะแผ่นเป็นรูปแบบที่ง่ายที่สุดของโลหะแผ่น เครื่องกดจะงอโลหะโดยใช้แม่พิมพ์และหมัด โลหะจะถูกวางบนแม่พิมพ์ และใช้หมัดเพื่องอให้เป็นรูปร่างใหม่ สร้างชิ้นส่วนใหม่ แต่ละส่วนใช้เวลาเพียงไม่กี่วินาทีในการประมวลผล ทำให้มีประสิทธิภาพมาก ซึ่งแตกต่างจากเครื่องตัดด้วยเลเซอร์ การดัดงอโลหะแผ่นไม่จำเป็นต้องมีการเข้ารหัสที่ซับซ้อน

แม้ว่ากระบวนการดัดงอโลหะแผ่นจะค่อนข้างง่าย แต่มีข้อควรพิจารณาบางประการที่ต้องคำนึงถึง ในความเป็นจริง สำหรับงานบางอย่าง การใช้เครื่องกดและเครื่องกดหลายเครื่องอาจเป็นประโยชน์มากกว่า การทำความเข้าใจรายละเอียดเหล่านี้จะช่วยเพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์

สิ่งสำคัญคือต้องเข้าใจคำจำกัดความของการเสียรูป ตามสารานุกรมการกัดกร่อน การเสียรูปคือการเปลี่ยนแปลงรูปร่างหรือขนาดของวัตถุโลหะเนื่องจากแรงที่กระทำหรือการเปลี่ยนแปลงของอุณหภูมิ การเสียรูปส่วนใหญ่เกิดจากแรงต่างๆ เช่น การยืด การบิด การบีบอัด การเฉือน และการดัด

เทคนิคการเสียรูปมีตั้งแต่การตัดด้วยเลเซอร์ไปจนถึงการดัดงอโลหะแผ่น เป็นคำทั่วไปสำหรับการเปลี่ยนแปลงทั้งหมดของวัตถุโลหะ รวมถึงการดัดงอ ด้วยเทคนิคการเสียรูปที่แตกต่างกัน สามารถออกแบบและใช้งานที่ซับซ้อนได้หลากหลาย ทำให้วัสดุโลหะสามารถตอบสนองความต้องการใช้งานเฉพาะได้

การลงล่างเป็นรูปแบบหนึ่งของการดัดแบบ V ซึ่งจุดโฟกัสของโลหะที่งอจะขยายไปจนถึงด้านล่างของแม่พิมพ์รูปตัว V รูปร่างของส่วนรูปตัว V ถูกกำหนดโดยขนาดที่ตั้งไว้ล่วงหน้าของแม่พิมพ์รูปตัว V กระบวนการนี้ให้ความแม่นยำที่มากขึ้นและการดัดที่ทนทานกว่า

ในกระบวนการลงล่าง เนื่องจากส่วนโลหะสัมผัสโดยตรงกับด้านล่างของแม่พิมพ์ การคืนตัวจึงถูกกำจัดออกไป การคืนตัวคือแนวโน้มของโลหะที่จะกลับสู่รูปร่างเดิมหลังจากดัด การออกแบบการลงล่างช่วยขจัดปัญหานี้ได้อย่างมีประสิทธิภาพ ส่งผลให้ผลิตภัณฑ์สำเร็จรูปมีความเสถียรและเชื่อถือได้มากขึ้น สิ่งนี้ทำให้มั่นใจได้ถึงความแม่นยำและความสม่ำเสมอของชิ้นส่วน V-bend ซึ่งตรงตามข้อกำหนดการออกแบบที่เข้มงวดมากขึ้น

การขึ้นรูปเหรียญเป็นรูปแบบหนึ่งของการดัดแบบ V และคล้ายกับกระบวนการลงล่าง ในกระบวนการนี้ หมัดรูปตัว V จะกดโลหะลงไปที่ด้านล่างของแม่พิมพ์รูปตัว V ข้อแตกต่างเพียงอย่างเดียวคือหมัดมีขนาดเล็กกว่าและจดจำได้ง่ายกว่า ตัวกระตุ้นหมัดต้องใช้แรงดันที่เพียงพอเพื่อให้แน่ใจว่าแผ่นโลหะเป็นไปตามมุมที่แน่นอนของหมัดและแม่พิมพ์ ส่งผลให้เกิดรูปแบบคุณภาพสูง

ซึ่งแตกต่างจากสองวิธี V-bending ก่อนหน้านี้ การดัดอากาศให้ความแม่นยำที่ต่ำกว่า วิธีนี้เกี่ยวข้องกับการดัดส่วนโลหะในพื้นที่ ซึ่งค่อนข้างง่ายและไม่ต้องใช้เครื่องมือพิเศษ ในการดัดอากาศ หมัดจะถูกขับเข้าไปในแผ่นโลหะจนกระทั่งถึงช่องเปิดของแม่พิมพ์ ณ จุดใดจุดหนึ่ง ทำให้เกิดมุมงอที่ต้องการ

อย่างไรก็ตาม การดัดอากาศมีความเสี่ยงต่อการคืนตัว ซึ่งหมายความว่าโลหะอาจพยายามกลับสู่รูปร่างเดิมหลังจากงอ การคืนตัวนี้อาจทำให้รูปร่างและขนาดของชิ้นส่วนไม่พอดีกับพื้นผิวการทำงานอีกต่อไป ซึ่งส่งผลต่อความแม่นยำในการประกอบผลิตภัณฑ์ ดังนั้น เมื่อเลือกวิธีการดัด ให้พิจารณาความแม่นยำที่ต้องการและข้อกำหนดในการใช้งาน
