กระบวนการดัดโลหะแผ่นที่แม่นยำด้วยเทคนิคเบรก

การสร้างผลิตภัณฑ์ดัดโลหะแผ่นที่มีความแม่นยำขึ้นอยู่กับการทำความเข้าใจองค์ประกอบสำคัญสามประการ: การบรรลุความแม่นยำในการดัดโลหะแผ่นที่เหนือกว่า การควบคุมกระบวนการดัดโลหะแผ่น และความสามารถในการใช้ตัวกระตุ้นการดัดโลหะแผ่นสมัยใหม่

ก่อนที่จะเจาะลึกในรายละเอียดของการผลิตโลหะแผ่น สิ่งสำคัญคือต้องเข้าใจข้อเท็จจริงพื้นฐานประการหนึ่ง: ชิ้นส่วนโลหะแผ่นทั้งหมดเริ่มต้นด้วยการแบน ไม่ว่ารูปร่างสุดท้ายจะซับซ้อนเพียงใด ความหนาของผนังของชิ้นส่วนเหล่านี้จะต้องคงที่ ตัวอย่างเช่น เมื่อออกแบบชุดชั้นวางเพื่อเก็บอุปกรณ์คอมพิวเตอร์ แม้ว่าอาจเป็นที่พึงปรารถนาที่จะทำให้ด้านล่างหนาขึ้นเพื่อเพิ่มความแข็งแรง แต่สิ่งนี้ไม่สามารถทำได้ในโลกของโลหะแผ่น เว้นแต่ชิ้นส่วนสองชิ้นจะถูกเชื่อมเข้าด้วยกัน (ซึ่งเป็นไปได้แต่เพิ่มต้นทุนเพิ่มเติม) ความหนาของวัสดุควรสอดคล้องกันตลอด

นอกจากนี้ ยังมีโลหะให้เลือกมากมาย รวมถึงสแตนเลส อะลูมิเนียม เหล็กกล้ารีดเย็น เหล็กชุบสังกะสี และแม้แต่ทองแดงและทองเหลือง โดยมีความหนาตั้งแต่ 0.02 นิ้ว ถึง 0.25 นิ้ว (ขึ้นอยู่กับโลหะผสม)

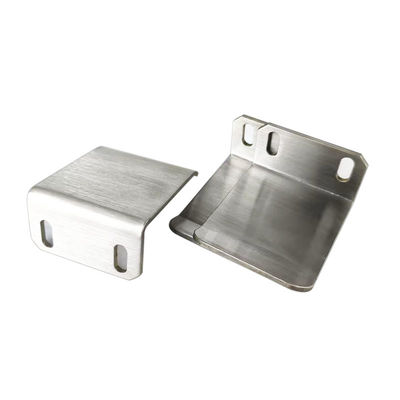

ปัจจัยที่สำคัญที่สุดประการหนึ่งในการรักษาความสม่ำเสมอคือรัศมีการโค้งงอ สังเกตวงเล็บหรือส่วนประกอบโลหะที่งอและสังเกตมุมด้านในรัศมี—สิ่งนี้ถูกกำหนดโดยหมัดและแม่พิมพ์บนเบรกกด Hongsinn สามารถทำรัศมีการโค้งงอได้ถึง 1 นิ้ว แต่เครื่องมือมาตรฐานมักจะสร้างมุมด้านใน 0.030 นิ้ว ดังนั้นเราขอแนะนำให้ยึดติดกับต้นทุนขั้นต่ำนี้

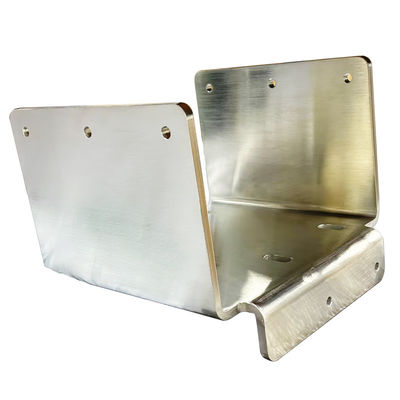

ขนาดของมุมด้านนอกได้รับอิทธิพลอย่างมากจากความหนาของวัสดุและรัศมีการโค้งงอภายใน นอกจากนี้ จะต้องพิจารณาความต้านทานการโค้งงอของโลหะ เพื่อป้องกันรอยร้าวและรับประกันความคลาดเคลื่อนในการโค้งงอภายใน +/- 1 องศา Hongsinn จะวางการบรรเทาการโค้งงอในตำแหน่งเชิงกลยุทธ์ ตัวอย่างเช่น ในการออกแบบรูปทรงกล่อง มุมจะถูกนูนขึ้นเล็กน้อยเพื่อให้แน่ใจว่ามีการมีส่วนร่วมของหน้าแปลนที่เหมาะสม

ในกรณีนี้ การบรรเทาการโค้งงอทั้งหมดจะไม่เกินรัศมีการโค้งงอรวมกับความหนาของวัสดุ และจะไม่เกิน 0.030 นิ้ว การออกแบบและการรักษาแบบนี้ช่วยให้มั่นใจได้ถึงความแข็งแรงโดยรวมและการทำงานของส่วนประกอบโลหะแผ่น

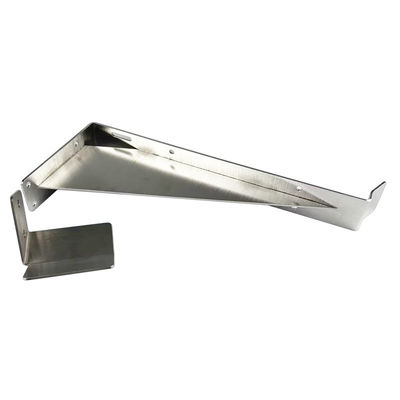

ออฟเซ็ตหมายถึงการโค้งงอรูปตัว Z ซึ่งใช้กันทั่วไปในวงเล็บและคลิป เช่น คลิปที่ยึดกระจกหน้าต่าง เช่นเดียวกับการโค้งงออื่นๆ ขอแนะนำให้รักษารัศมีที่สอดคล้องกันในการโค้งงอทั้งหมด โดยมีรัศมีที่ต้องการคือ 0.030 นิ้ว

ระนาบขนาน: ระยะห่างระหว่างระนาบขนานควรมีอย่างน้อยสองเท่าของความหนาของวัสดุเพื่อให้แน่ใจว่ามีความเสถียรของโครงสร้าง
ความคลาดเคลื่อน: Hongsinn สามารถรักษาความคลาดเคลื่อน +/- 0.012 นิ้ว เพื่อให้แน่ใจว่าพอดีระหว่างคุณสมบัติทั้งสองนี้

การโค้งงอหน้าแปลนอย่างสมบูรณ์จะสร้างชายเสื้อ ชายเสื้อนี้ออกแบบมาเพื่อเสริมความแข็งแรงให้กับขอบของชิ้นส่วน

ชายเสื้อนี้มีรูปตัว U หรือ C และใช้เพื่อยึดใบมีด เส้นผ่านศูนย์กลางภายในของชายเสื้อแบบเปิดควรเท่ากับหรือมากกว่าความหนาของวัสดุ

ชายเสื้อแบบปิดนั้นแบนราบและพับทับวัสดุอย่างสมบูรณ์
ในทุกกรณี "ความยาวกลับ" ควรมีอย่างน้อยสี่เท่าของความหนาของวัสดุเพื่อให้แน่ใจว่ามีความแข็งแรงและความมั่นคงของโครงสร้าง
